A SYLVAC SCAN termékcsalád olyan körszimmetrikus munkadarabok mérésére lett kifejlesztve, melyek 0.25mm – 50mm átmérővel és max. 500mm hosszúsággal rendelkeznek. Néhány másodperc alatt le lehet mérni ezeket a hengeres munkadarabokat, pl. repülőgép és autó tengelyek ill. alkatrészek, csatlakozó darabok, fogorvosi csavarok és implantátumok, hidraulikai alkatrészek, kozmetikai termékek és ételek fém csomagolása, görgők, turbina alkatrészek, CNC esztergált alkatrészek, stb.
Minden SYLVAC-SCAN készülék nagy felbontású CCD szenzorokkal van felszerelve, melyek a 2 x 7000 elemből álló lineáris tömböket a szabadalmaztatott 7.5° rendszerrel kombinálja, ami 200 megapixeles felbontásnak felel meg. A munkadarab profiljának a kivetítésekor ezek a szenzorok, melyek a legkisebb pixeles változás érzékelésére is alkalmasak, fényérzékeny mérőlécként működnek. A munkadarab kontúrja a szoftveren árnyékképként jelenik meg; az egyes részek mérhetők statikusan (a munkadarab forgása nélkül) vagy dinamikusan (a munkadarab forgása mellett), amennyiben a geometriai alakzatok alakhibáit vagy koncentrikusságát kell ellenőriznie.

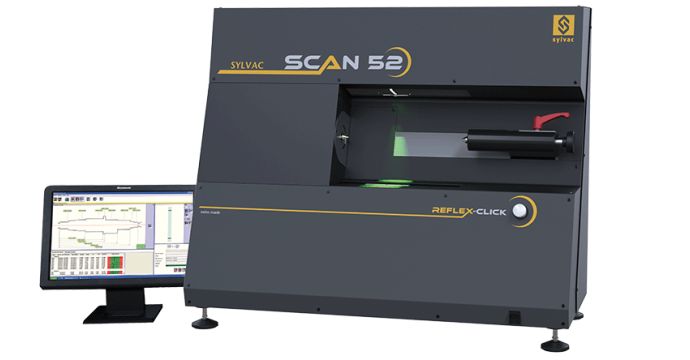

A SYLVAC SCAN 52 az első vízszintes SCAN gép, mely tökéletes választás a szerszámgép mellett történő üzemi mérések végzésére. A mérési elv szerint a munkadarab mérését a megmunkálás pozíciójában kell végezni. A gép kiválóan alkalmas első munkadarab vizsgálatra, statisztikai folyamatszabályozásra (SPC), mintavételre vagy 100%-os vizsgálatra: a Sylvac SCAN 52 mérőgép forradalmasítja az üzemi vizsgálatokat.
forrás: HÓD Industrial Solutions
