Az eredeti Renishaw tapintószárak széles választékában számos különböző mérési alkalmazáshoz található meg az optimális konfiguráció.
Egyenes tapintószárak:
A tapintószárak legegyszerűbb és leggyakrabban használt típusa, amely a mérési alkalmazások legtöbbjéhez megfelel. A tapintók gömbje rubinból, szilícium-nitridből, cirkóniumból kerámiából vagy volfrám-karbidból készülhet. A tartó és a szár anyaga többféle lehet: titán, volfrám-karbid, rozsdamentes acél, kerámia, szénszál.
Csillag tapintószárak:
Ebbe a kategóriába többcsúcsos, fix rögzítésű tapintószáras konfigurációk tartoznak. Számos olyan jellemző vizsgálatára használhatók, mint pl. a közvetlenül letapogatható felületek és furatok. Ez a konfiguráció rugalmasságot biztosít és lehetővé teszi, hogy a tapintószár cseréje nélkül meg lehessen vizsgálni a különböző jellemzőket. A tapintószár-középpontok segítségével saját, akár 5 különböző tapintórészt tartalmazó csillagtapintót állíthat össze.
A gömbök rubinból, szilícium-nitridből vagy cirkóniumból készülhetnek. A csillag tapintószár minden egyes hegyét azonos módon kell kalibrálni, mint az egy gömbös tapintószár esetében.
Tűs kialakítású tapintószárak:
Ezeket nem lehet használni a hagyományos XY mérésekhez, mivel ezeket menetek, konkrét pontok és karcolt vonalak (kisebb pontossággal történő) mérésére szánták. A lekerekített végű tű tapintószárak pontosabban kalibrálhatók és pontosabban mérik a fent említett felületelemeket és ezen felül nagyon kis furatok bemérésére is használhatók. A tűhegyű tapintószárakat nem ajánlott szerszámgépeken használni.
Félgömb végű kerámia tapintószárak:
Az üreges gömbös kerámiaszárakkal X, Y és Z irányban mérhetők a mély felületelemek és furatok, azzal az előnnyel, hogy előtte csak egy gömböt kell kalibrálni. Ezenkívül a nagyon durva felületek érdességét ki lehet átlagolni a nagy átmérőjű gömb használatával.
Tárcsás tapintószárak:
Ezek a tapintószárak lényegében a gömbvégű tapintószárak „metszetei”. Furatokon belüli alámetszések és hornyok mérésére szolgálnak, amelyek a csillagtapintókkal bizonyos esetekben nem érhetők el. Bár a tárcsa palástjával való mérés lényegében ugyanúgy működik, mintha egy nagy tapintógömb palástjának legnagyobb átmérőjével mérnénk, a gömbfelszínnek csupán egy kis területe használható mérésre. Ezért a vékonyabb tárcsák gondos szögillesztést igényelnek, hogy a tárcsa felszíne megfelelően érintkezhessen a mérendő felületelemmel.
Az egyszerű tárcsát elég egy átmérőre kalibrálni (például gyűrűs idomszerrel), de utána csak X és Y irányban lehet használni hatékonyan. A Z irányban is használhatóvá válik, ha „véggörgővel” egészítik ki; ilyenkor csak arról kell gondoskodni, hogy a véggörgő középpontja a tapintófej átmérőjén kívül helyezkedjen el.
A „véggörgő” gömbön vagy mérőhasábon kalibrálható. A „véggörgő” az alkalmazás által megkívánt helyzetbe a tárcsa középtengelye körüli elforgatásával és rögzítésével állítható be. A tárcsán M2 menetes középfurat is elhelyezhető a középvonal meghosszabbításában elhelyezett tapintószár felszereléséhez, amellyel például mély furatok feneke és egyéb olyan helyek mérhetők, amelyek a tárcsával nehezen érhetők el.
A tárcsa tapintók többféle átmérővel és vastagsággal kaphatók, és acélból, kerámiából vagy rubinból készülhetnek. A tárcsás tapintószárakat nem ajánlott szerszámgépeken használni.
Hengeres tapintószárak:
Ezekkel az eszközökkel fémlemez, préselt és vékony munkadarabok furatai mérhetők, amelyeknél gömbvégű tapintószárakkal nem lehet megfelelő érintkezést garantálni. A szárak alkalmasak továbbá menetek különféle jellemzőinek megmérésére és menetes furatok középpontjának meghatározására is.
A gömbvégű hengeres tapintószárak teljes mértékben kalibrálhatók és használhatók X, Y és Z irányban, ennek köszönhetően alkalmasak felületek ellenőrzésére.

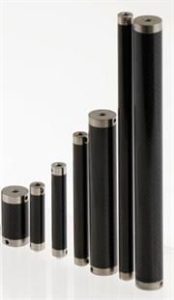

Tapintószár hosszabbítók:
A hosszabbítók különböző hosszúságokban és anyagokból kaphatók, pl. acélból, titánból, alumíniumból, kerámiából és szénszálból készülhetnek. Hosszú hosszabbítóknál figyelembe kell venni az anyag termikus tulajdonságait is.
Eszközkalibráló tapintószárak:
A szerszámbeállítás pontossága attól függ, mennyire síkszerű és mennyire párhuzamos a tapintószár hegye a gép tengelyével. Valamennyi tapintófej és tapintófej tartó esetében lehetőség van finom beállításra, ezáltal megvalósíthatók ezek a beállítások. A forgó fejek átmérőjének kalibrálásakor az eszközöket a forgácsolási iránnyal ellentétesen kell forgatni.
Ütközésvédelem:
A Renishaw tapintószárak törőelemei eltörnek az ütközéskor ezzel megvédik a tapintófejet a sérüléstől.
forrás: Renishaw
